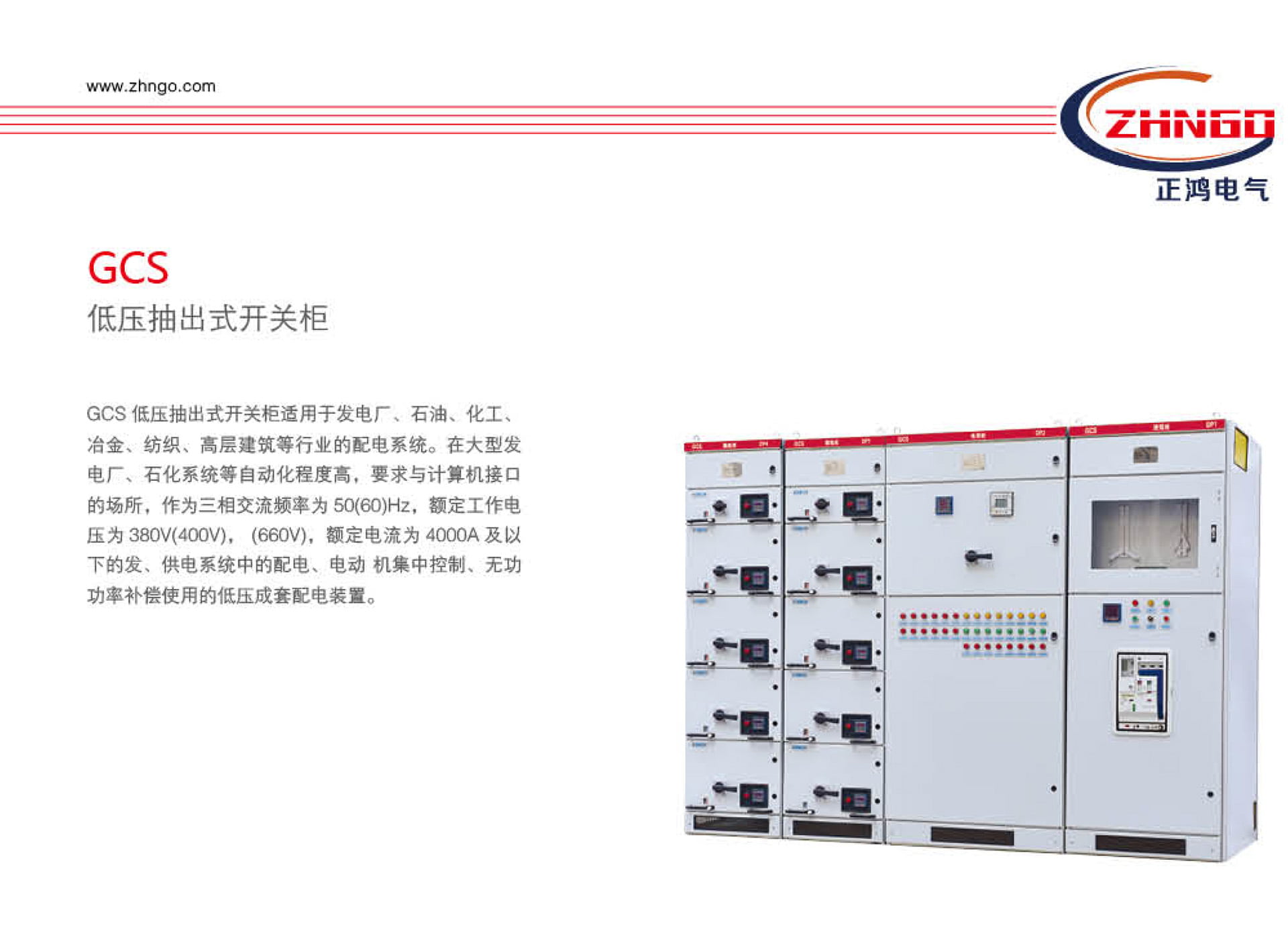

GCS低壓抽出式開關柜

產品品牌：正鴻電氣
產品型號：GCS
訂購熱線：0577-61583078
手機咨詢：13567769277
在線服務：

一、產品概述

高低壓配電柜顧名思義就是電力供電系統中用于進行電能分配、控制、計量以及連接線纜的配電設備，一般供電局、變電所都是用高壓開關柜，然后經變壓器降壓低壓側引出到低壓配電柜，低壓配電柜在到各個用電的配電盤，控制箱，開關箱，里面就是通過將一些開關、斷路器、熔斷器、按鈕、指示燈、儀表、電線之類保護器件組裝成一體達到設計功能要求的配電裝置的設備。俗稱：高低壓開關柜或高低壓電氣成套設備。

二、型號及含義

三、正常使用條件

1、周圍空氣溫度不高于+40C，不低于5"C。24小時內平均溫度不得高于+35C。

2、戶內使用，使用地點的海拔高度不得超過2000m。
3、周圍空氣相對濕度在最高溫度為+40C時不超過50%在較低溫度時允許有較大的相對溫度。
4、裝置安裝時與垂直面的傾斜度不超過5°，且整組柜列相對平整。
5、裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。

四、基本參數

主電路額定電壓（V）		交流380（400）、（660）
輔助電路額定電壓（V）		交流220、380（400）直流110、220
額定頻率（HZ）		50（60）
額定絕緣電壓（V）		660（1000）
額定電流（A）	水平母線	≤4000
額定電流（A）	垂直母線（MCC）	1000
母線額定短時耐受電力（kA/1s）		50,80
母線額定峰值耐受電力（kA/0.1s）		105,176
工頻試驗電壓（V/1min）	主電路	2500
工頻試驗電壓（V/1min）	輔助電路	1760
母線	三相四線制	A.B.C.PEN
母線	三相五線制	A.B.C.PEN
防護等級		IP30.IP40

五、結構特點

1、主構架采用8MF型開口型鋼，型鋼的二側面分別有模數為20mm和100mm和Φ9.2mm的安裝孔，內部安裝靈活方便。
2、主構架裝配形式設計為兩種，全組裝式結構和部份(側框和橫梁)焊接式結構，供用戶選擇。
3、裝置的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。
4、水平主母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使裝置的主電路具備高短路強度能力的基本措施。
5、電纜隔室的設計使電纜上下進出均十分方便。

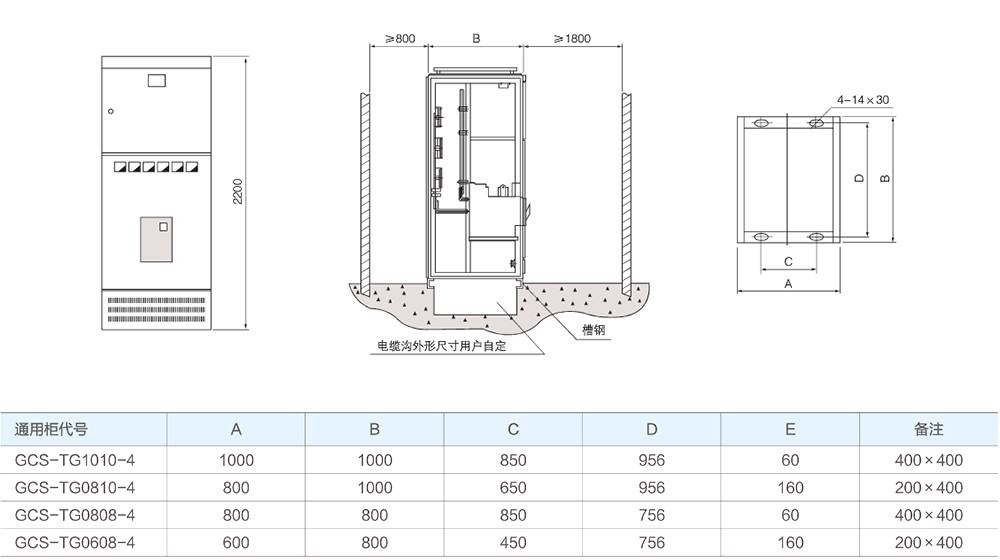

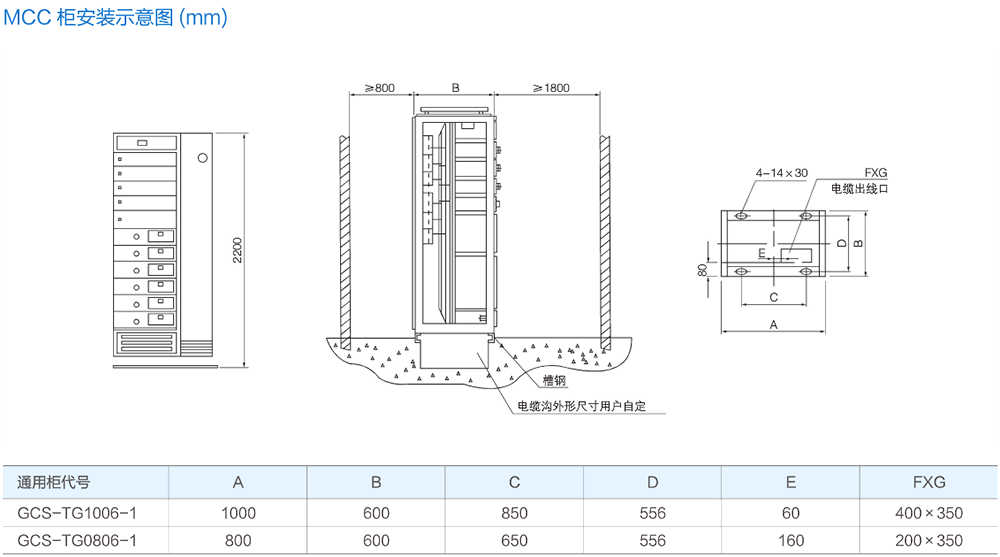

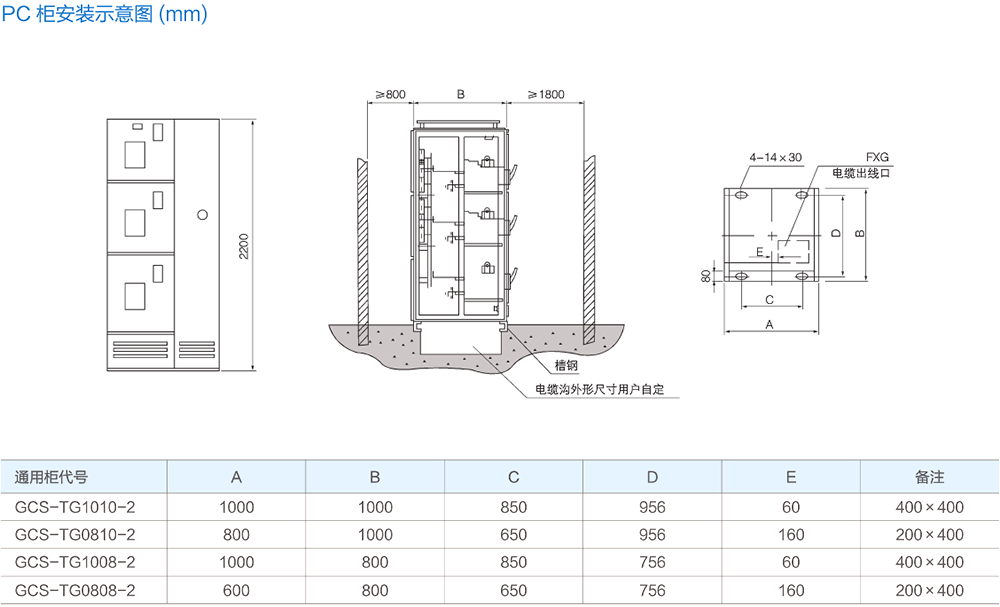

6、裝置通用柜體的尺寸系列(見下表):
